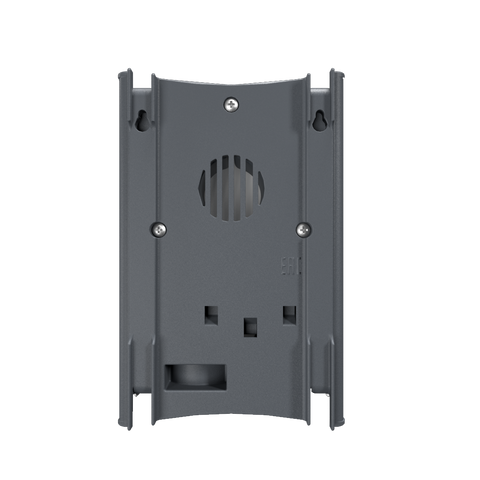

АНТС У 600 (2А) – однофазный стабилизатор напряжения АНТС У 600 предназначен для работы в электрических сетях с колебаниями напряжения от 155 до 290В. В этом диапазоне аппарат гарантированно выдает на выходе напряжение в рамках 220±5,5%, что обеспечивается за счет использования 9 степеней стабилизации.
Установка и эксплуатация стабилизатора АНТС У 600 рекомендуется в сухих и отапливаемых помещениях при температуре окружающей среды от 0 до 35°С. Установку рекомендуется производить в вертикальном положении. Подключение производится через встроенный шнур с вилкой и розеткой на корпусе стабилизатора.
Функционально стабилизатор представляет собой стабилизатор напряжения вольтодобавительного типа, состоящий из регулирующего автотрансформатора, малогабаритных реле, контроллера напряжения и токовой защитой от превышения потребляемого тока нагрузкой. Конструктивно стабилизатор выполнен в пластиковом корпусе, в форме параллелепипеда. Аппарат предназначен для настенной или напольной установки. На лицевой панели расположены индикатор и кнопка управления
Согласно результатам измерений контроллер переключает реле, поддерживая стабильное выходное напряжение. В случае аварийного повышения/снижения входного напряжения или частоты сети (что может быть в случае работы стабилизатора от бензо/дизель генератора) контроллер отключает все реле, тем самым, обесточивая нагрузку, не более чем за 20 мс. При нормализации входного напряжения и частоты сети подключение нагрузки происходит автоматически.
Контроллер отслеживает температуру автотрансформатора и частоту переключений реле. При повышении температуры автотрансформатора свыше 60°С. C в моделях Антс 3000-5000 автоматически включается вентилятор. В моделях без вентиляторов стабилизатор продолжает работать в штатном режиме. Если температура продолжает повышаться, несмотря на работающий вентилятор (или без него для моделей Антс 500-2000), и достигнет 90°С. C, то контроллер отключает нагрузку, оставляя включенные охлаждающие вентиляторы. После нормализации температурного режима стабилизатора подключение нагрузки происходит автоматически.
Руководство пользователя Стабилизатор напряжения АНТС У 600 (2А)
Характеристики:
| Тип стабилизатора |
релейный |
| Количество фаз |
однофазный |
| Номинальная мощность |
440 кВт |
| Предельное входное напряжение |
130 - 300 В |
| Входное напряжение, при выходном 220±% |
155 - 290 В |
| Выходное напряжение |
220 ± 5,5% В |
| Входящий ток |
2 А |
| Количество степеней стабилизации |
9 |
| Шаг стабилизации |
13 Вольт |
| Байпас |
нет |
| Охлаждение |
естественное |
| Исполнение |
настенный и напольный |
| Габариты (ШхВхГ) |
140х215х85 мм |
| Вес |
2 кг |
| Гарантия |
12 мес. |
| Страна производитель |
Украина (Одесса) |
Особенности:
- Легкий и компактный пластиковый корпус;;
-
Сенсорное управление;
-
Удобная LED-индикация;
-
Розетка на корпусе для подключения приборов;
-
Широкий диапазон работы от 130 до 300 В;
-
Точность стабилизации 220 ± 5,5%;
-
Выполнение моделей с естественным охлаждением без вентиляторов;
-
Возможность как настенной, так и напольной установки;
-
Релейная система коммутации;
-
Контроль температуры ключей и трансформатора;
-
Защита от высоковольтных импульсных помех;
-
Защита от перегрузки и короткого замыкания.
